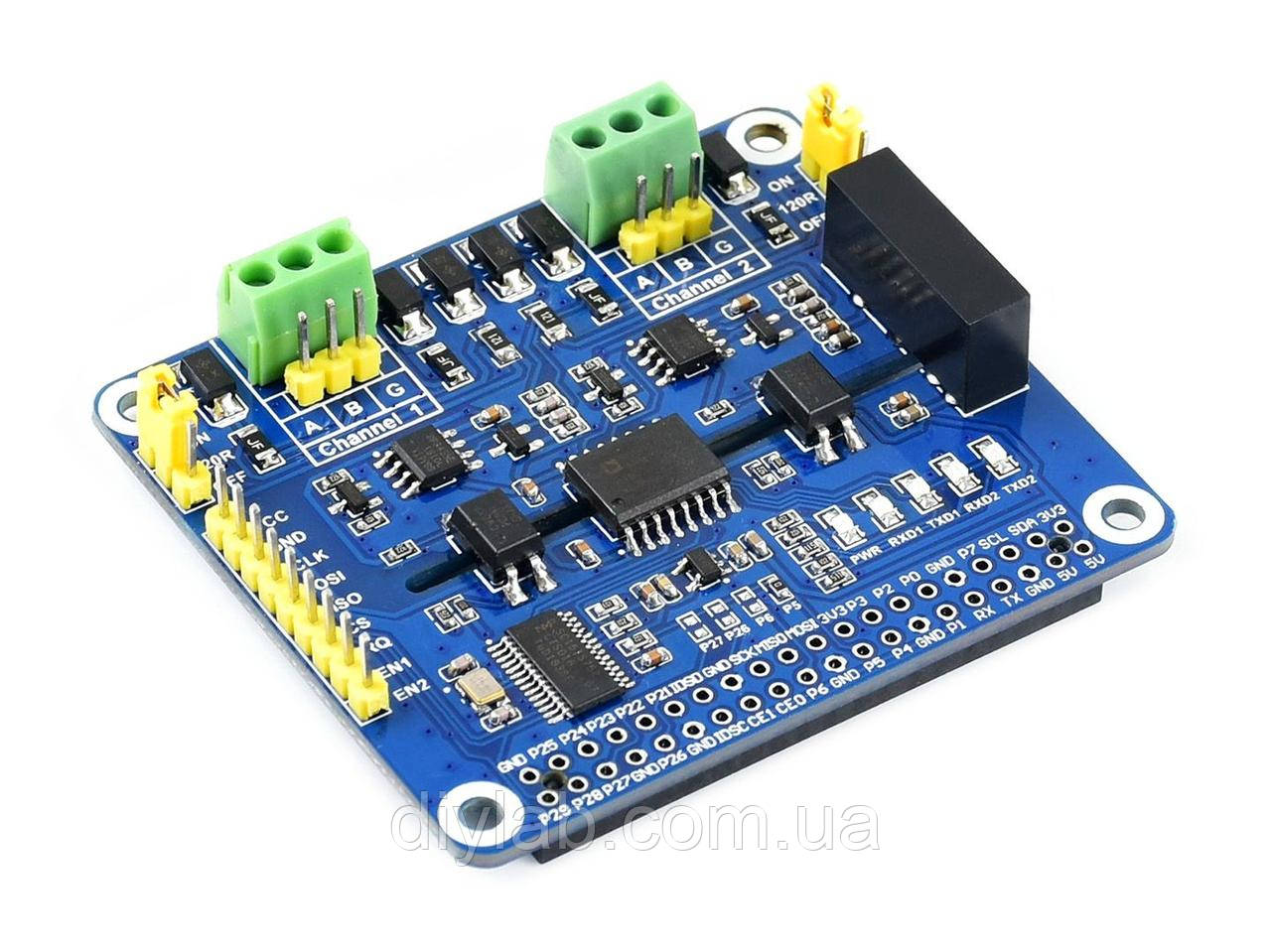

2-х канальний ізольований RS485 для Raspberry Pi від Waveshare

  Двоканальний ізольований модуль RS485 для Raspberry Pi від Waveshare. Модуль виготовлений на базі мікросхем SC16IS752 + SP3485 і цифрового ізоляторя ADUM1412 порівняно з оптронами дозволило забезпечити високі швидкості передачі.

 Модуль має безліч захистів та ізоляції для тракту даних та живлення. Модулем можна керувати через швидкий інтерфейс SPI. Він ідеально підходить для впровадження промислової автоматизації.

Особливості:

- Гальванічна розв'язка по живленню і по лінії RS485
- Raspberry Pi 40PIN GPIO роз'єм.
- На базі мікросхем SC16IS752 + SP3485 для перетворення шини SPI в RS485 зі швидкістю до 921600bps
- Автоматична або ручна передача даних, конфігурація через DIP-перемикач.
- Містить TVS діоди, які ефективно захищають від стрибків напруги, від блискавки та електростатичного розряду.
- Містить самовідновлювальні запобіжники та захисні діоди, що гарантує стабільне та безпечне живлення.
- Містить світлодіодні індикатори для вказівки правильного стану живлення та передачі.
- На платі розіташовані додаткові виводи SPI для підключення інших мікроконтролерів, наприклад Arduino, STM32 і тп.
- Доступні приклади програмного забезпечення (C і Python).

Характеристики:

- Повна гальванічна розв'язка
- Мікросхема UART: SC16IS752
- Мікросхема RS485: SP3485
- Інтерфейс зв'язку: SPI
- Швидкість передачі даних: 300 ... 921600 bps
- Робоча напруга: 3,3 В / 5 В
- Розміри: 65мм × 56,5мм
- Розмір монтажних отворів: 3,0 мм

Документація:
- Wiki сторінка виробника
