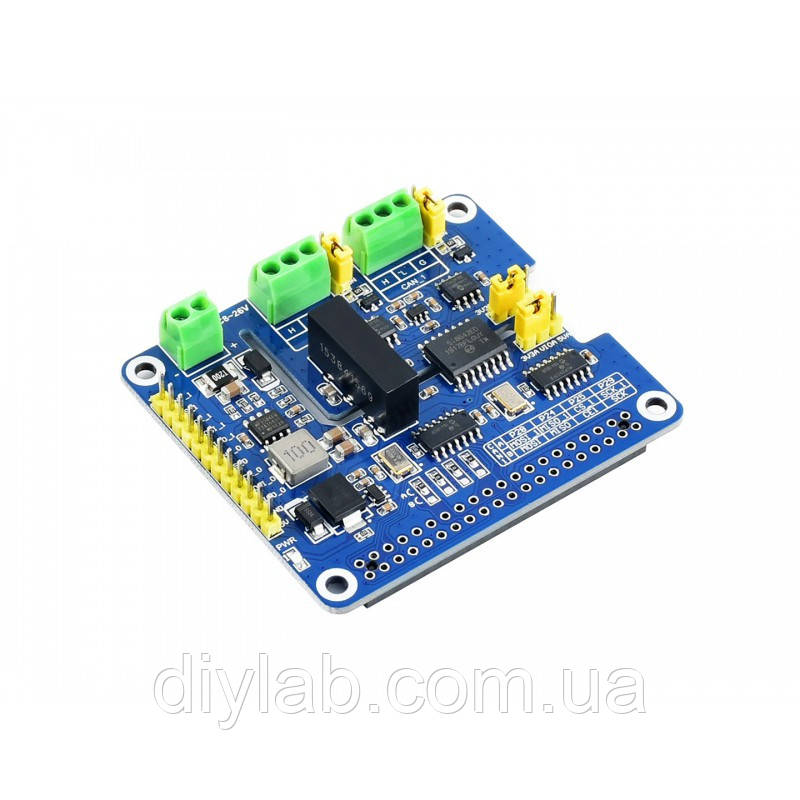

2-х канальний ізольований CAN FD для Raspberry Pi від Waveshare

2-канальна плата розширення CAN HAT, розроблена для Raspberry Pi, підтримує CAN FD (CAN з гнучкою швидкістю передачі даних), має багато вбудованих ланцюгів захисту, високу здатність до перешкод і стабільну роботу. Він підходить для таких областей, як автомобільні пристрої або промислова автоматика.

Данга плата розширення дозволить підключити CAN шину для вашого Raspberry Pi не тільки оригінального протоколу CAN 2.0, але і розширення CAN FD з більшою пропускною здатністю даних.

Завдяки декільком вбудованим схемам захисту від стрибків напруги, захищеність від короткого замикання, гальванічну ізоляцію, це робить зв’язок більш безпечним та надійним.

Особливості:
- Гальванічна розв'язка по живленню і по лінії CAN
- Raspberry Pi 40PIN GPIO роз'єм.
- На базі мікросхем MCP2517FD, MCP2562FD.
- Підтримує традиційні протоколи CAN2.0 і CAN FD
- Додаткові виводи SPI для з'єднання з хост-панелями управління типу STM32, Arduino і тп.
- Гальванічна роз'язка до напруги 5 кВ, висока здатність до перешкод, стабільна робота.
- Захист від стрибків напруги, ESD, захист від короткого замикання, більш безпечний зв'язок
- На платі розміщений джампер вибору напруги логічних рівнів 3,3 В / 5 В
- Кінцевий резистор 120 Ом, вибір джампером
- Доступні приклади до Raspberry Pi і Arduino

Характеристики:
- Повна гальванічна розв'язка
- CAN контролер: MCP2517FD
- CAN приймач: MCP2562FD
- Інтерфейс зв'язку: SPI (за замовчуванням два канали незалежної SPI, перехід на паяння до одного каналу SPI)
-  Живлення: зовнішнє джерело живлення або від Raspberry Pi
- Вхідної напруги: DC 8 ... 26V
- Робоча напруга: 5В
- Логічні рівені: 3.3V / 5V
- Розміри: 65,0 х 56,5 мм

Документація:
- Wiki сторінка виробника
