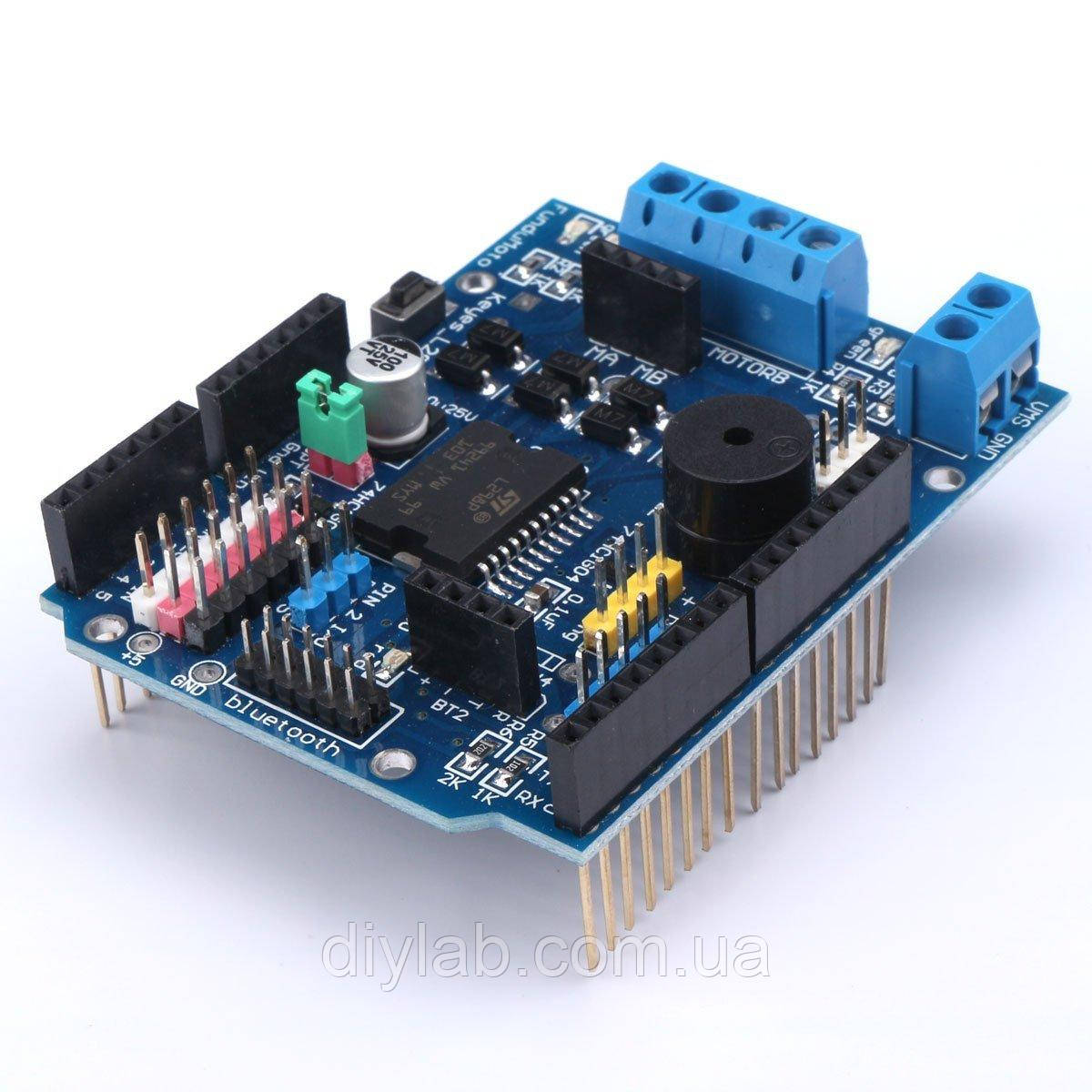

L298P Motor Shield - це плата драйвера двигунів постійного струму, що використовує мікросхему потужного драйвера електродвигунів L298P, яка може безпосередньо управляти двома двигунами постійного струму; струм через навантаження - до 2 ампер. Вихідні інтерфейси управління двигунами використовують 8 високошвидкісних діодів Шоттки в якості захисту. Дана плата може бути встановлена безпосередньо на плату Arduino.

Характеристики:
- Вхідна напруга логіки VD: 5В
- Вхідна напруга для моторів: VIN 6.5-12 В, PWR IN 4.8-24В
- Струм споживання логіки ISS: ≤ 36мА
- Струм споживання моторів IO: ≤ 2А
- Максимальна потужність: 25 Вт (T = 75°C)
- Електричні рівні вхідних сигналів:
    Логічна одиниця: 2.3 В ≤ Vin ≤ 5 В
    Логічний нуль: -0.3 В ≤ Vin ≤ 1.5
- Робоча температура: -25...130°C

Особливості:
- Основою модуля є мікросхема драйвера двигунів L298P, тому ви можете використовувати цифровий інтерфейс вводу/виводу D10, D11, D12, D13 без додаткових складних схем підключення.
- На платі встановлений зумер (D4), який можна використовувати, наприклад, для формування сигналу тривоги.
- На платі передбачений спеціальний роз'єм для модулів Bluetooth, що дозволяє встановлювати модулі без додаткових провідників безпосередньо на плату.
- На платі виведений інтерфейс шести, незадіяних, цифрових портів D2, D3, D5, D6, D7, D9.
- На платі виведений інтерфейс шести, незадіяних, аналогових портів A0, A1, A2, A3, A4, A5.
- На платі встановлені світлодіоди для індикації прямого або зворотнього напрямку обертання.
