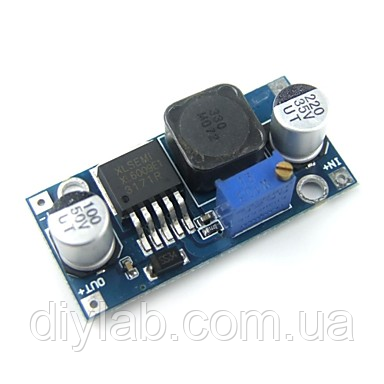

Стабілізатор підвищувальний 3A Вх: 3-30В - Вих: 4-35В

Даний імпульсний стабілізатор з регульованою вихідною напругою призначений для встановлення в радіолюбительські пристрою. Стабілізатор працює в імпульсному режимі на частоті близько 150 кГц, має високий ККД 92% і не потребує радіатора. Пристрій має тепловий захист і захист по вихідному струму 3А.


Характеристики:
- Вхідна напруга: 3-30В
- Вихідна напруга: 4-35В
- Струм: 3А
- Ефективність: 92%
- Частота PWM: 150KHz
- Робоча температура: -40 C - +85 C
- Габарити: 48мм х 23мм х 14 мм

Підключення та налаштування:
- Подайте на роз'єм J1 напругу 3 ... 30В від зовнішнього блоку живлення, дотримуючись полярності (контакт IN - «+»);
- Підлаштуванним резистором встановіть на виході стабілізатора необхідну напругу (налаштування буде точніше, якщо попередньо забезпечити струм навантаження як мінімум 20 мА);
- У разі використання стабілізатора на максимальній потужності можливий невеликий нагрівання мікросхеми DA1. Мікросхема має вбудований захист від перегріву, проте бажано при температурі її корпусу вище 50С («не тримає палець») прикріпити до неї невеликий радіатор (в комплект поставки не входить).

  • Ціна: 76,10 грн.
Відгуки про товар
1 відгук100% положительных
Додати відгук
  • Андрій С

    З даташиту: Uвх: 5 - 32V Частота: 400kHz http://www.haoyuelectronics.com/Attachment/XL6009/XL6009-DC-DC-Converter-Datasheet.pdf Пробував від 18650, робота нестабільна, при деяких умовах вихідна напруга злітала самовільно з виставлених 5 до 16V при підключеному тестері, тестуйте обережно..
