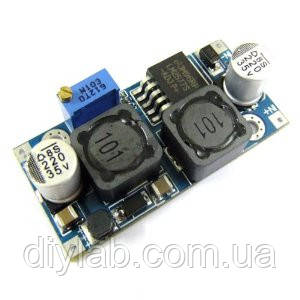

Підвищувально-понижуючий DC / DC стабілізатор 1.2-30В, 3А

 Універсальний StepUp / StepDown перетворювач напруги з топологією SEPIC з регульованою вихідною напругою призначений для установки в радіолюбительські пристрою. Дозволяє отримувати на виході стабільну напругу від 1,25 до 30в при зміні вхідної від 3 до 15 в. При цьому вхідна напруга може бути як нижче так і вище виходного.Стабілізатор працює в імпульсному режимі на частоті близько 150 кГц, має високий ККД 95% і не потребує додаткове тепловідведення. Пристрій має тепловий захист і захист по вихідному струму 3А.

Характеристики:
- Вхідна напруга: DC 3-15 В
- Вихідна напруга: DC 1,25-30 В
- Максимальний вихідний струм: 3A
- Максимальна потужність на виході: 25Вт.
- Ефективність перетворення: до 95%
- Робоча частота: 150 кГц
- Максимальні вихідні пульсації: 40 мВ
- Робоча температура: -40 - +85 ° C
- Розміри: 48 x 23 x 14 мм
- Захист від короткого замикання.

Режими роботи, при яких не потрібене додаткове охолодження:
Вхід 12В - Вихід 12В 2А 24Вт
Вхід 12В - Вихід 5В 3А 15Вт
Вхід 12В - Вихід 13,8 1,8А 25Вт
Вхід 5В - Вихід 3,3В 3А 9,9Вт


Підключення та налаштування:

- Подайте на роз'єм J1 напруга 4 ... 30В від зовнішнього блоку живлення, дотримуючись полярності (контакт IN - «+»);

- Підлаштування резистором встановіть на виході стабілізатора необхідну напругу (настройка буде точніше, якщо попередньо забезпечити струм навантаження як мінімум 20 мА);

- У разі використання стабілізатора на максимальній потужності можливий невеликий нагрівання мікросхеми DA1. Мікросхема має вбудований захист від перегріву, проте бажано при температурі її корпусу вище 50С («не тримає палець») прикріпити до неї невеликий радіатор (в комплект поставки не входить).
