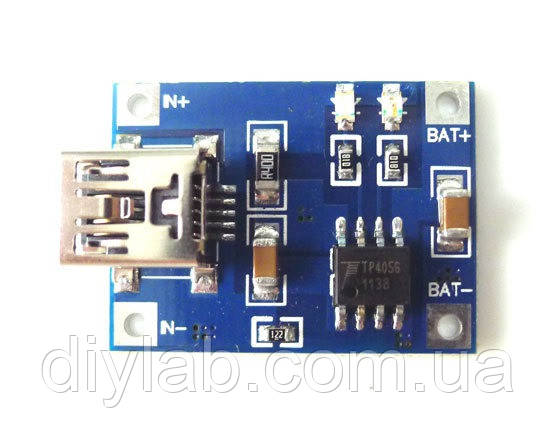

Зарядний пристрій li-ion і li-pol батарей

Зарядний пристрій для зарядки літій-іонних або літій-полімерних акумуляторів (li-pol, li-ion) від порту USB (5-5.5v вхідного напруги) з можливістю монтажу.

Індикація контролера заряду для Li-Ion, Li- Pol акумуляторів:
- Акумуляторна батарея не підключена - світиться зелений індикатор і блимає червоний;
- Акумулятор заряджається - світиться червоний індикатор;
- Акумулятор заряджений - світиться зелений індикатор;

Перевагою модуля є розміри контролера, складають вони всього 25x20x10 міліметрів, що дозволяє його монтувати в пристрої з обмеженим вільним простором.

Характеристики:
- Вхідна напруга: DC 5...5.5V
- Вихідна напруга: DC 4.2V
- Струм заряду: до 1 Ампера (Регулюється підбором резистора)
- Робоча температура: -10С до + 85С
- Розмір плати: 25х20х10мм

При підборі регулювального резистора, необхідно стежити за тим, що б зарядний струм становив 37% від ємності батареї.
Якщо ви збираєтеся заряджати акумулятор ємністю 1000mAH, струму в 400mA цілком буде достатньо.

При використанні спільно з цифровим амперметром, замість регулювального резистора можна встановити змінний резистор, що дасть можливість змінювати струм заряду в широкому діапазоні.
