Датчик струму шунт до 5А ACS712
- В наявності
- Оптом і в роздріб
- Код: S004
124,50 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 200 грн
+380 (63) 989-66-40
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

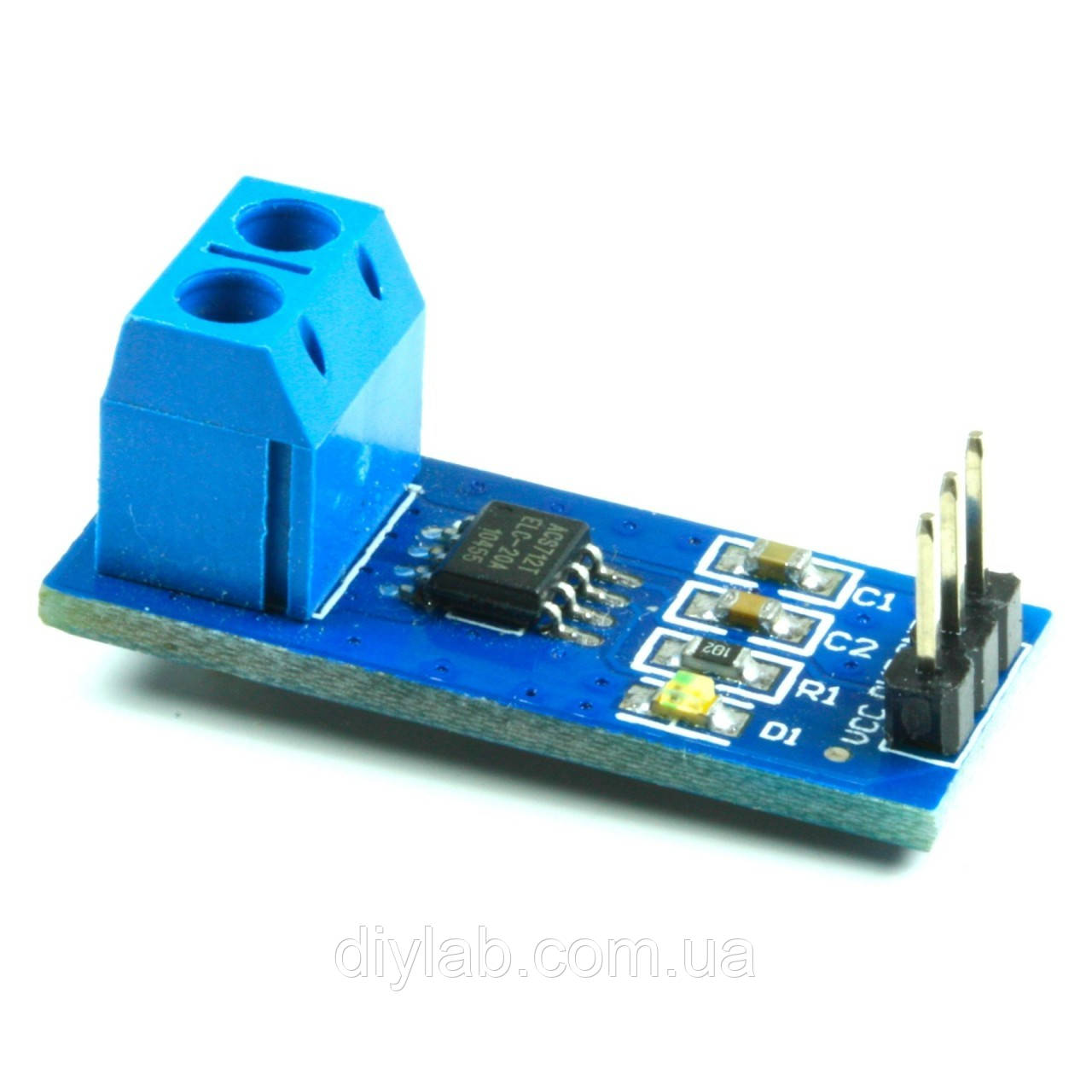

Плата датчика струму на мікросхемі ACS712 - повністю інтегрована мікросхема двонаправленого датчики струму AC / DC на ефекті Холла (у зв'язку з цим при роботі датчик не повинен знаходитися в магнітному полі!) З діапазоном вимірювань до 5А. Внутрішній провідник з низьким опором (1, 2 мОм) дозволяє вимірювати безперервний струм до 5 А. В теж час товщина мідного провідника дозволяє мікросхемі витримувати перевантаження до 5-кратного збільшення номінального струму. Типова похибка вихідного сигналу становить лише 1%.
Висновки провідної доріжки електрично ізольовані від висновків мікросхеми (контакти 5-8). Це дозволяє використовувати датчик ACS712 в додатках, що вимагають електроізоляції без використання Оптоізолятори та інших дорогих методів ізоляції.
До типових прикладів застосування відносяться системи управління приводом, визначення навантаження, імпульсні джерела живлення і блоки захисту від перевищення по струму.
Характеристики:
- Діапазон вимірювань: 0 ... 5 А
- Напруга живлення: 5 В
- Напруга ізоляції між виводами: 2100В rms
- Смуга пропускання: 80 кГц
- Вихідна чутливість: 185мВ / А
- Сумарна помилка виходу: 1,5%
- Практично нульовий магнітний гістерезис
- Температурний діапазон: -40 ... 85 ° С
Висновки провідної доріжки електрично ізольовані від висновків мікросхеми (контакти 5-8). Це дозволяє використовувати датчик ACS712 в додатках, що вимагають електроізоляції без використання Оптоізолятори та інших дорогих методів ізоляції.
До типових прикладів застосування відносяться системи управління приводом, визначення навантаження, імпульсні джерела живлення і блоки захисту від перевищення по струму.
Характеристики:
- Діапазон вимірювань: 0 ... 5 А
- Напруга живлення: 5 В
- Напруга ізоляції між виводами: 2100В rms
- Смуга пропускання: 80 кГц
- Вихідна чутливість: 185мВ / А
- Сумарна помилка виходу: 1,5%
- Практично нульовий магнітний гістерезис
- Температурний діапазон: -40 ... 85 ° С
Інформація для замовлення
- Ціна: 124,50 ₴
