Датчик струму шунт до 30А ACS712

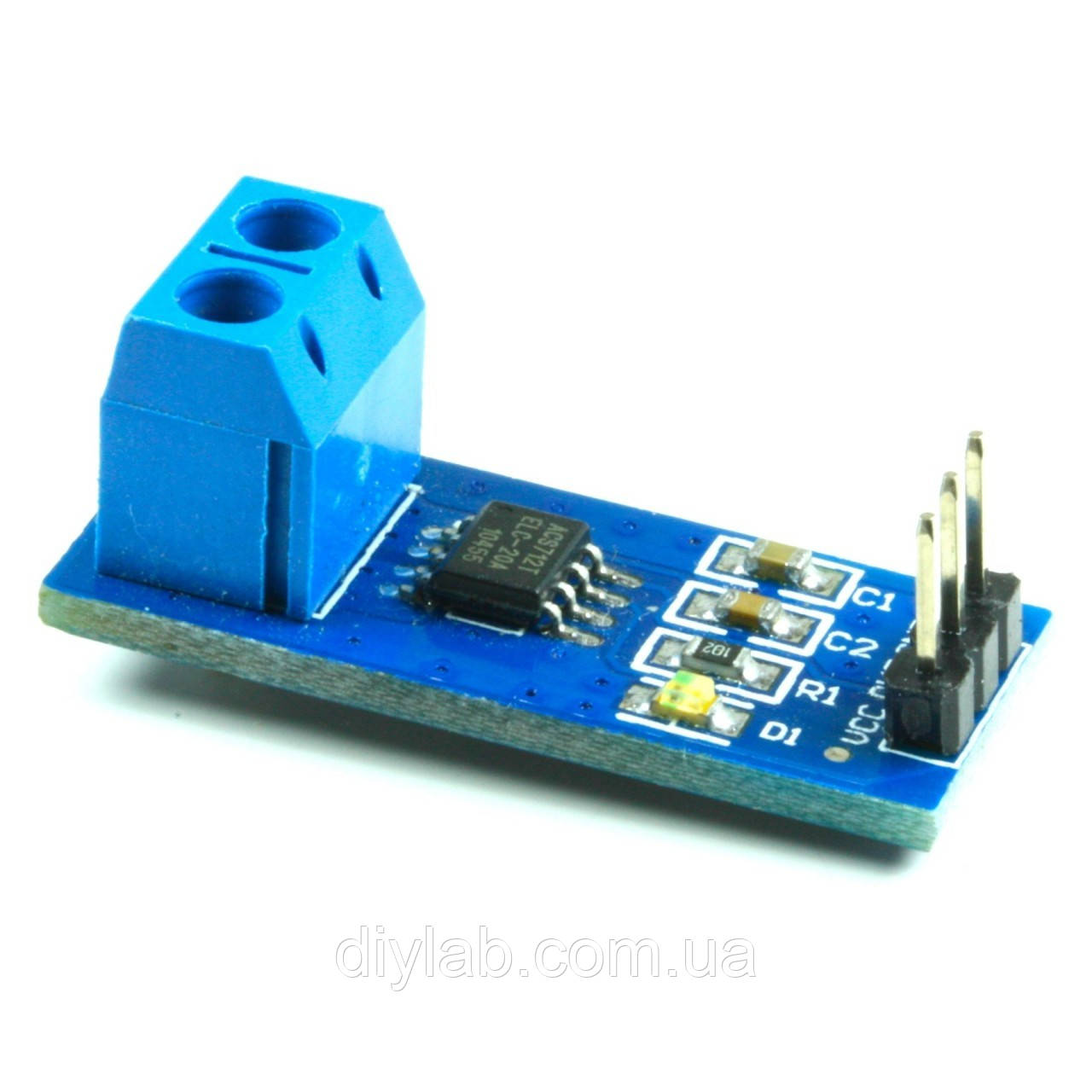

Плата датчика струму на мікросхемі ACS712 - повністю інтегрована мікросхема двонаправленого датчики струму AC / DC на ефекті Холла (у зв'язку з цим при роботі датчик не повинен знаходитися в магнітному полі!) З діапазоном вимірювань до 30А. Внутрішній провідник з низьким опором (1, 2 мОм) дозволяє вимірювати безперервний струм до 30А. В теж час товщина мідного провідника дозволяє мікросхемі витримувати перевантаження до 5-кратного збільшення номінального струму. Типова похибка вихідного сигналу становить лише 1%.

Висновки провідної доріжки електрично ізольовані від висновків мікросхеми (контакти 5-8). Це дозволяє використовувати датчик ACS712 в додатках, що вимагають електроізоляції без використання Оптоізолятори та інших дорогих методів ізоляції.

До типових прикладів застосування відносяться системи управління приводом, визначення навантаження, імпульсні джерела живлення і блоки захисту від перевищення по струму.

Характеристики:
- Діапазон вимірювань: 0 ... 30 А
- Напруга живлення: 5 В
- Напруга ізоляції між виводами: 2100В rms
- Смуга пропускання: 80 кГц
- Вихідна чутливість: 66мВ / А
- Сумарна помилка виходу: 1,5%
- Практично нульовий магнітний гістерезис
- Температурний діапазон: -40 ... 85 ° С
