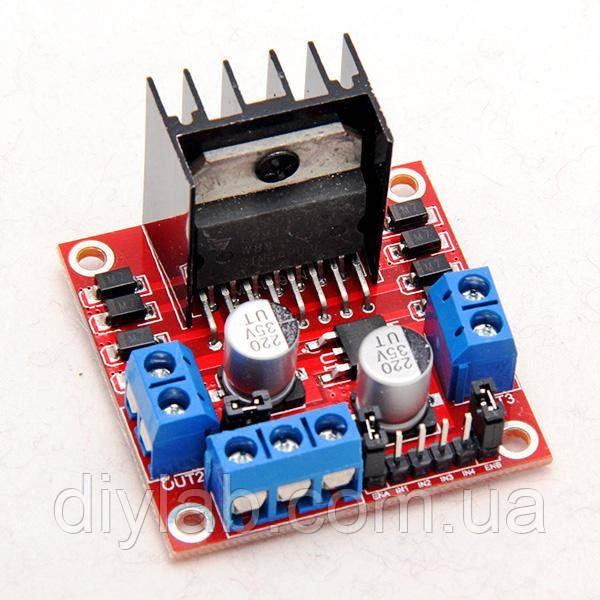

Драйвер L298N для 2-х двигунів 2А 35В

Ви можете використовувати цей модуль, щоб керувати двома двигунами постійного струму з підтримкою PWM або чотирьох провідним двофазним кроковим двигуном. Також може бути використаний в якості платформи драйвера постійного струму (наприклад для керування потужними світлодіодами).

Модуль виготовлений на мікросхемі L298N, яка являє собою здвоєний бруківці драйвер двигунів і призначена для управління DC і кроковими двигунами. Дана мікросхема знаходить дуже широке застосування в роботостроітельстве.

Характеристики

• Напруга живлення двигуна: +3 ... + 35 В.
• Живлення логіки: 5 В.
•  Вхідні логічні рівні управління: лог.0: -0,3 ... 1,5 В; лог.1: 2,3 ... 5В
• Струм управління: 36 мА.
• Максимальний постійний струм через один міст: 2 А.
• Максимальна розсіює потужність: 20 Вт.
• Розміри: 54x43x27 мм.

Модуль має наступні Піни підключення:

• Vcc - підключення зовнішнього живлення двигунів
• +5 - Живлення логіки
• GND - загальний
• IN1, IN2, IN3, IN4 - входи керування двигунами
• OUT1, OUT2 - вихід першого двигуна
• OUT3, OUT4 - вихід другого двигуна

На модулях також присутні перемички ENA і ENB для дозволу включення двигунів. Якщо необхідно, їх можна також підключити до Arduino і задіяти для керування швидкістю двигунів за допомогою PWM.
