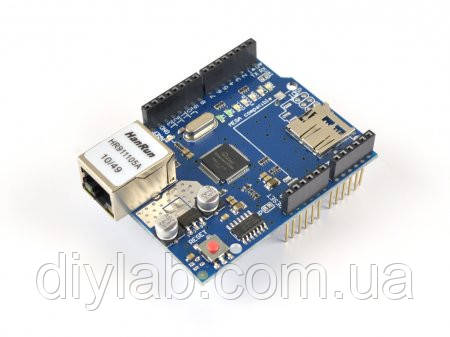

Ethernet Shield W5100 для Arduino

Arduino Ethernet Shield W5100 дозволяє підключити плату Arduino до мережі. Модуль зроблений на ethernet-мікросхемі Wiznet W5100. Wiznet W5100 підтримує стеки TCP and UDP в IP-мережі. Він підтримує до чотирьох одночасних підключень до сокета. Для створення скетчів, які підключаються до мережі за допомогою даної плати, використовуйте бібліотеку Ethernet. Дана плата з'єднується з платою Arduino за допомогою довгих штирів, що проходять через неї. Це дозволяє не змінювати розташування виводів та встановлювати інші плати поверх неї.
 Плата Ethernet Shield має стандартний разём RJ-45 з вбудованим лінійний трансформатором і опцією Power over Ethernet.
На платі встановлений роз'єм для карт Типпи micro-SD, який може використовуватися для зберігання файлів і роботи з ними по мережі. Вона сумісна з Arduino Uno і Mega (при використанні бібліотеки Ethernet library). Кардрідер microSD доступний за допомогою бібліотеки SD Library. При застосуванні цієї бібліотеки вихід 4 використовується для сигналу SS (Slave Select).
 Також є контролер скидання, який дозволяє бути впевненим у правильному перезапуску W5100 при запуску.

6-контактний раз'єм для послідовного програмування сумісний з кабелями і платами-перехідниками FTDI USB. Він підтримує автоматичне скидання, що дозволяє завантажувати скетчі без натискання кнопки скидання на платі. При підключенні через адаптер FTDI-USB, Arduino і Ethernet shield отримують живлення від адаптера.

Поточна версія плати підтримує підключення адаптера Power Over Ethernet (PoE) для отримання харчування від звичайної витої пари 5 категорії.

Ця плата не комплектується модулем PoE, це окремий компонент, які повинні бути придбаний і встановлений окремо.

Arduino здійснює зв'язок з W5100 і картою SD допомогою шини SPI (через раз'єм ICSP header). Вона розташована на виводах 11, 12, і 13 плати Arduino UNO і виводах 50, 51, і 52 плати Arduino Mega. На обох платах вивід № 10 використовується для вибору W5100 і вивід № 4 - для карти SD. Ці виводи не можуть бути використані для іншого вводу-виводу. На платі Mega, апаратний вивід SS, № 53, не використовується для вибору ні W5100, ні карти SD, але він повинен бути налаштований на виихід, інакше інтерфейс SPI не працюватиме.

Відзначимо, що оскільки W5100 і карта SD поділяють шину SPI, тільки одночасно працювати вони не можуть. Якщо ви використовуєте обидва цих периферійних пристрої в своїй програмі, вам слід подбати про відповідні бібліотеки. Якщо ви не використовуєте одне з цих периферійних пристроїв, вам слід явно відключити його. Щоб зробити це, налаштуйте вивід плати № 4 як вихід і запишіть в нього "1". Для W5100, встановіть на вивід № 10 високий рівень.

Ця плата має стандартний роз'єм Ethernet RJ45.

Кнопка скидання плати перезапускає і дочірню плату, і плату Arduino.

Плата має кілька індикаторних світлодіодів:

- PWR: індикація наявності живлення плати;
- LINK: індикація наявності мережевого лінка, блимання при відправленні або отриманні даних;
- FULLD: індикація повнодуплексного з'єднання;
- 100M: індикація з'єднання на швидкості 100 Mб / с (на відміну від з'єднання на 10 Мб / с)
- RX: блимає при отриманні платою даних;
- TX: блимає при відправленні платою даних;
- COLL: блимає при мережевій колізії.
