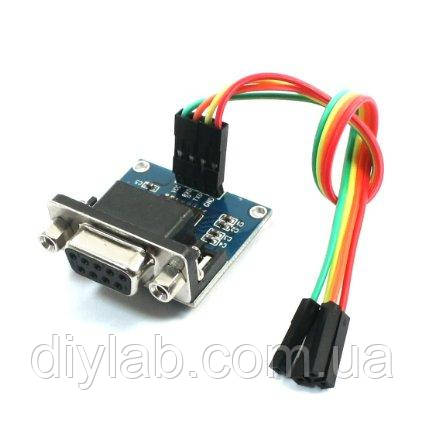

Конвертор RS232 - TTL MAX232

Конвертор RS232 - TTL MAX232 використовується для програмування мікросхем і мікроконтролерів, що підтримують рівні сигналів TTL (0 - 5В). Практичне застосування - прошивка різних пристроїв на мікроконтролерах.
Управління конвертором здійснюється через COM порт комп'ютера за допомогою спеціальних програм.
RS232 - TTL конвертор має два інтерфейси для підключення до комп'ютера і для підключення програмованих пристроїв:
для підключення пристрою до комп'ютера використовується стандартний RS232 інтерфейс;
для підключення програмованих пристроїв використовується 4-х контактний інтерфейс.

Позначення контактів: VCC - Живлення пристроїв, які працюють з рівнями сигналів TTL (3,3 - 5В); RX - прийом даних; TX - передача даних; GND - загальний контакт.
Живлення конвертора здійснюється від COM порту комп'ютера напругою 9 - 13В.

Характеристики:
- Конвертор сигналів RS232 в сигнали TTL;
- Зібраний на мікросхемі: MAX3232;
- Підтримується операційними системами: Win7 / Vista / XP / 2000 / ME / 98;
- Напруга живлення: 9 - 13В (від COM порту комп'ютера);
- Інтерфейс підключення до комп'ютера: RS232;
- Робоча температура: -40 ° C - + 85 ° C;
- Габарити модуля: 31,0 х 31,7 х 16,0 мм;
- Довжина кабелю: 0,2 м;

Комплект поставки:
1x конвертер RS232 - TTL MAX232
4x провідники (гнізда-гнізда)
