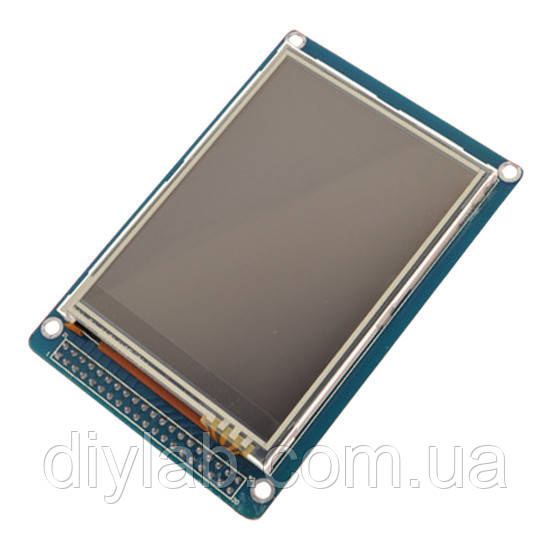

TFT LCD 3.2 SSD1289 + Touch panel + SD Card

  • Під замовлення
  • Код: DI007
clockВідправка з 20 листопада 2024

747 ₴

TFT LCD 3.2 SSD1289 + Touch panel + SD Card
TFT LCD 3.2 SSD1289 + Touch panel + SD CardПід замовлення
747 ₴
+380 (63) 989-66-40
+380 (63) 989-66-40
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

 Модуль TFT LCD являє собою закінчений пристрій, що дозволяє легко додати сучасний пристрій відображення з сенсорним введенням до будь-якого виробу по 16-бітній шині . Простий для управління різними типами мікроконтролерів таких як Arduino, STM32, AVR і 8051.


Характеристики:
- Драйвер LCD - SSD1289.
- Кольоровий екран з підсвічуванням: 65000 кольорів, роздільна здатність 320х240 пікселів, діагональ 3.2 дюйма (71мм). Має широкий кут огляду і хорошу контрастність.
- 16 біт i80-system інтерфейс обміну даними з мікроконтролером.
- Внутрішня графічна пам'ять
- Резистивна сенсорна панель
- Контролер сенсорної панелі на основі ADS7843 з роздільною здатністю 12 біт і вихідним форматом 8/12 біт (вибирається програмно). Обмін даними з контролером по SPI інтерфейсу
- Всі керуючі сигнали виведені на дворядний 40-контактний роз'єм з кроком 2,54мм
- Слот для SD карти (для зберігання графічної інформації). Контакти слота виведені на роз'єм TFT LCD модуля
- Установче місце під мікросхему SPI FLASH. Керуючі сигнали мікросхеми виведені на роз'єм TFT LCD модуля, так що при необхідності можна додати зовнішню пам'ять до вашого проекту.
- Розміри LCD екрана 57.54мм x 79.2мм x 4.40мм
- Видима область 48.60мм x 64.80мм
- Розміри модуля 95мм х 65 мм

Увага! Модуль працює з рівнем сигналів 3.3В, тому якщо необхідно підключати його до мікроконтролерів працюючим на 5В (наприклад Arduino) вам потрібно узгодити рівні (наприклад за допомогою перехідника для Arduino)
