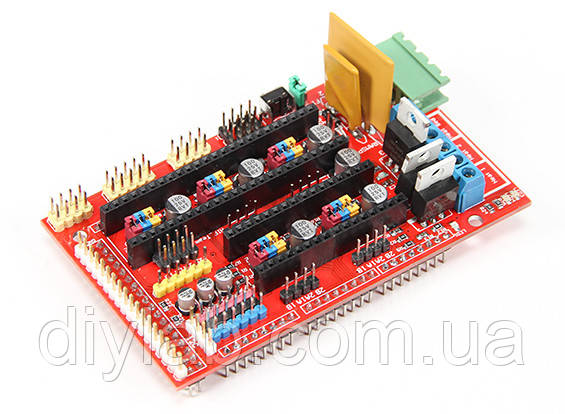

RAMPS 1.4 під Arduino Mega 2560 для 3D принтера RepRap

Модуль RAMPS 1.4 (RepRap Arduino Mega Pololu Shield), являється платою расширення під Arduino Mega для 3D принтера RepRap.

Плата сумісна з драйвером крокового двигуна A4988 або DRV8825.

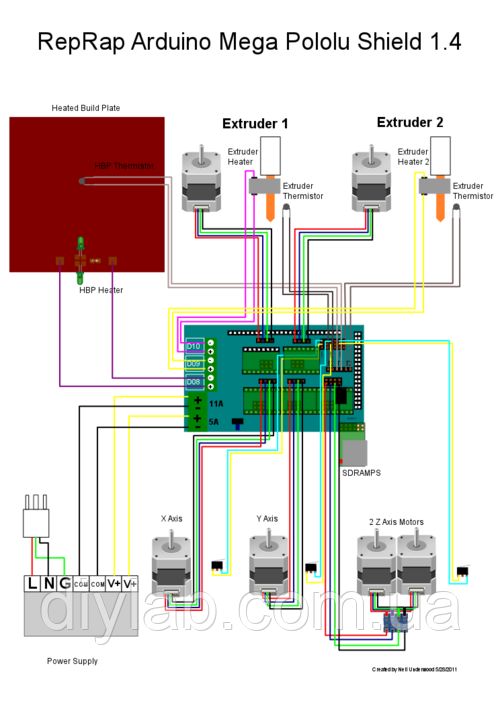

Плата включає в себе роз'єм для підключення драйверів крокових двигунів і контролю екструдера, роз'єми електроніки для легкого обслуговування і заміни частин, модернізації (можливість розширення). Крім того, кількість плат розширення Arduino можуть додаватися до системи доти, поки на платі RAMPS 1.4 не закінчаться вільні роз'єми для модернізації. Плата RAMPS 1.4 є найпоширенішою і основний для більшості 3D принтерів на ринку, а так само дає можливість інтегрувати всі системи які Вам необхідні в компактному форматі.

Особливості:

• Можливість розширення можливостей плати за допомогою додаткових плат розширення.
• 3 Mosfets ключі для обігрівачів і вентилятора з виходами для роботи з трьома схемами використання контроль нагріву за допомогою термісторів. (Приклад: 1 Вентилятор і 2 Екструдора)
• Запобіжник на 5А для додаткового захисту компонентів плати.
• Блок управління для обігріву друкованого столу з додатковим 11A запобіжником
• Одночасне керування 5-ма двигунами
• I2C і SPI роз'єми для майбутнього розширення.
• Всі Mosfets ключі підключені в роз'ємом PWM для універсальності.
• Роз'єми для підключення обладнання мають вигляд такий же, як і на сервоприводах. Ці роз'єми розраховані на навантаження 3А.
• Можливість підключення плати розширення SD Card
• Плата має світлодіоди індикації нагріву друкованого столу і екструдера.
• На осі Z здвоєний роз'єм для одночасного підключення 2-х двигунів від 1-го драйвера. Використовується на принтерах: Prusa; Prusa2; Huxley; Mendel
