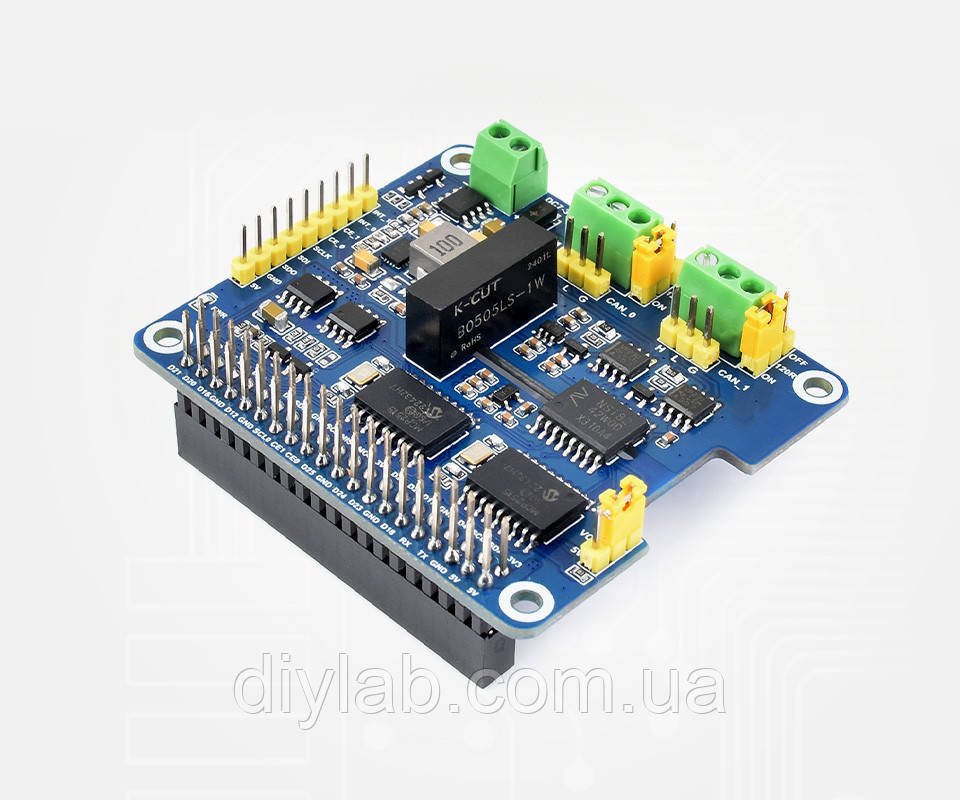

2-х канальний ізольований CAN 2-CH CAN HAT+ для Raspberry Pi від Waveshare
- Під замовлення
- Код: WS27338
1 535,50 ₴
2-х канальний ізольований CAN 2-CH CAN HAT+ - це 2-канальний розширювач шини CAN, розроблений для Raspberry Pi. Підтримує розширення декількох каналів CAN шляхом стекування з 2-CH CAN HAT або 2-CH CAN FD HAT. Має стандартний дизайн HAT+, сумісний з платами серії Raspberry Pi, такими як Raspberry Pi 5/4/3/Zero. На борту різні схеми захисту, включаючи електричну ізоляцію, щоб зробити зв'язок більш безпечним і надійним. Підтримує широкий діапазон вхідної напруги 7~36 В, підходить для промислового застосування.
Особливості:
- Стандартний розширювач Raspberry Pi 40PIN GPIO, підтримує плати серії Raspberry Pi / Jetson Nano
- Використовує комбіноване рішення з двох мікросхем MCP2515 і SN65HVD230, що забезпечує 2-канальний CAN-зв'язок
- Вбудована ізоляція джерела живлення, що забезпечує стабільну ізольовану напругу, не вимагає додаткового джерела живлення для ізольованого терміналу
- Вбудований цифровий ізолятор, ізоляція сигналу робить зв'язок більш безпечним і стабільним, а також покращує захист від перешкод
- Вбудований термінал зовнішнього живлення, підтримує вхід живлення широкої напруги 7 - 36 В, підтримує одночасне живлення Raspberry Pi та 2-х канальний ізольований CAN 2-CH CAN HAT+
- Вбудований діод SM24CANB TVS, який забезпечує захист від електростатичного розряду та захист від перехідних пікових напруг
- Вбудований перетворювач напруги, вибір робочої напруги 3,3В/5В за допомогою перемички
- Вбудований кінцевий резистор 120 Ом, налаштовується перемичкою
- Роз'ємні контрольні виводи SPI і I2C для підключення до інших контрольних плат
Характеристики:
- Повна гальванічна розв'язка
- Контролери: MCP2515 і SN65HVD230
- Інтерфейс зв'язку: SPI
- Живлення: зовнішнє джерело живлення або від Raspberry Pi
- Зовнішня напруга живлення: DC 7 ... 36V
- Робоча напруга: 5В
- Логічні рівні: 3.3V / 5V
- Розміри: 65,0 х 56,5 мм
Документація:
- Wiki сторінка виробника
